ショットブラストとは？仕組み・種類からメリット、装置選定のポイントまでプロが徹底解説

製造現場で「サビや汚れをきれいに落とす」という単純な認識でショットブラスト加工を捉えていませんか？実は、この工程はそれ以上に重要な役割を果たしており、その後の塗装やメッキの密着性、そして製品全体の寿命を左右する極めて戦略的な表面処理なのです。単なる「掃除」ではなく、高速で投射された金属球が表面に衝突することで、厚いミルスケールを効率的に除去し、塗膜が密着するための理想的な粗面（アンカー効果）を形成します。

しかし、ショットブラスト加工を正しく理解している企業は意外と少なく、装置選定の誤りや投射材の選択ミスにより、期待していた効果が得られないというトラブルも後を絶ちません。加工条件の管理、メディア（投射材）の選び方、装置形式の選択、さらには後工程の塗装仕様との連携まで、考慮すべき要素は多岐にわたります。

本記事では、ショットブラスト加工の仕組みから投射材の種類、装置選定のポイント、そして導入時のメリット・デメリットまで、製造現場で必要とされる実践的な知識をプロの視点から徹底解説します。建築鉄骨からプラント設備まで、大型製品の加工に携わる技術者が知っておくべき要点をすべて網羅しました。

ショットブラストの基礎知識と加工原理

ショットブラストの定義と重要性

サンドブラストとの違い

ショットブラストと混同されやすい「サンドブラスト（エアーブラスト）」がありますが、両者は投射材と加工能力の面で明らかに異なります。サンドブラストは珪砂やガラスビーズなどの粉状材ををコンプレッサーでつくられる圧縮されたエアー圧で吹き付けるのに対し、ショットブラストは金属球を動力により高速回転させた羽根車で投射するため、より大きなエネルギーを一度に伝えられます。そのため、厚いミルスケール（鉄の酸化皮膜）の除去スピードに優れ、大量処理に適しているのです。

表面粗さの均一性とコスト効率

ショットブラストの最大の強みは、表面粗さの均一性にあります。投射材として金属球を使用することで、砂やガラスビーズよりも一貫した形状の窪み（梨地）が形成されます。この均一な粗面こそが、塗装の密着性を安定した高いレベルで確保するためのアンカー効果となるのです。加えて、スチールショットなどの投射材は何度も再利用でき、ランニングコストも優位性があります。

塗装工程との関係性

ブラスト加工.comの対応

ブラスト加工.comでは、建築鉄骨からプラント設備まで、様々な大型製品を対象にショットブラスト加工を実施しています。対角寸法3.5m、重量1t以下の製品に対応可能な全自動処理機と、複雑な形状にも対応する手動ブラスト技術（エアブラスト加工、全長15ｍ×10tまで対応）を組み合わせることで、単なる除錆だけでなく、その後の塗装性能を最大限に引き出す下地づくりを実現しています。加工から塗装までを一貫して対応する体制により、各工程の品質責任が明確となり、製品の長期的な防食性能を保証することが可能になるのです。

ショットブラストを行う4つの主な目的と効果

ショットブラスト加工は、単なる「汚れ落とし」ではなく、その後の工程を大きく左右する極めて戦略的な表面処理です。適切に実施されたショットブラスト加工は、製品の寿命を数年単位で延ばすことも珍しくありません。ここでは、実務において最も重要な4つの目的と、それぞれがもたらす具体的な効果について解説します。

サビ・スケール除去による素地の露出

表面粗面化によるアンカー効果の形成

ショットブラスト後の表面には、無数の凹凸が形成されます。この梨地状の粗面を「アンカー効果」と呼びますが、これが塗膜や接着剤の密着性を飛躍的に向上させるのです。金属球を用いたショットブラスト加工は、均一な粗さを安定して形成でき、その結果、塗装の剥がれやすい部位（エッジ部や隅肉部）での密着性が大幅に改善されます。特に重防食塗装が必要な環境では、このアンカー効果が有機ジンクリッチプライマーなどの性能を100%引き出す鍵となるのです。

表面状態の均一化と梨地仕上げによる製品品質の向上

溶接後の製品には、溶接ビードの凹凸やスパッタが残り、表面が不均一に見えることがあります。ショットブラスト加工を施すことで、こうした凹凸や付着物が目立ちにくくなり、溶接ビード部を含めた製品全体の表面が均一な梨地に整います。

また、鋼材の角部や切断面に残る鋭利な部分に対しても、わずかな面取り効果が期待できます。これにより、外観の統一感が生まれるだけでなく、取り扱いやすさも向上し、製品全体の品質を高めることができます。

加工硬化による耐久性・疲労強度の向上

ショットブラストの衝撃によって、金属表面にわずかな「残留圧縮応力」が生じる場合があります。これはショットピーニングと呼ばれる専用加工と似た現象ですが、ショットブラストの副次的な効果として軽微に生じる程度のものです。
なお、疲労強度の向上を主目的とした本格的なショットピーニング加工は、専用設備と管理が必要な別工程となります。アイエムショットでは現在ショットピーニングには対応しておりませんので、専用加工が必要な場合は専門業者へのご相談をおすすめします。

ブラスト加工.comでは、サビ・スケール除去・アンカー効果の形成・表面状態の均一化の3つの目的に対応する加工環境を整備しています。建築鉄骨への有機ジンクリッチプライマー塗装、プラント設備への多層防食塗装、トンネル型枠の旧塗膜剥離まで、様々な用途に応じた最適な加工条件をご提案いたします。加工から塗装までを一貫対応することで、各目的に最適な施工プロセスを実現し、製品の長期的な性能保証が可能になるのです。

投射材（メディア）の種類と材質ごとの使い分け

非金属系メディアによる高度な加工管理

ガラスビーズやアルミナなどの非金属メディアは、金属系よりも比重が軽く、衝撃が緩和されます。特にステンレスやアルミといった材質に対しては、非鉄系メディアが不可欠です。これらの素材はもらいサビのリスクが高いため、鉄粉を混入させない仕様を採用することで、長期的な防食性能が大きく向上するのです。また、ガラスビーズは球体であるため、均一で滑らかな梨地を形成でき、塗装の密着性と外観品質の両立が可能になります。一方、アルミナは切削力が強く、粗い粗面が必要な用途（特に接着剤の密着性が重視される場合）に適しています。

材質ごとの選択基準と歪み対策

重要なのは、ワークの硬度と比重のバランスです。薄板や大型構造物を扱う場合、金属球（スチールショット）の比重による強い打撃は、製品の歪みや寸法精度の低下につながります。ブラスト加工.comでは、全長15m・重量10tといった超大型製品を扱うため、投射材の選定には特に慎重です。必要に応じて比重の軽いメディアに切り替えることで、ワークへのダメージを最小限に抑えながら、要求される表面品質を確保しています。

加工対象の素材が分かれば、その特性に合わせて最適なメディアを選定できます。材質だけでなく、板厚や形状、求められる仕上がり、後工程の塗装仕様まで考慮することで、加工効率と製品品質の両立が可能になります。

ワーク形状に合わせた装置の代表的な5つの形式

ショットブラスト装置の選択は、加工対象のワーク形状によって大きく異なります。同じブラスト加工でも、小型部品の大量処理と大型構造物の一品加工では、全く異なるアプローチが必要なのです。ここでは、製造現場で最も一般的な5つの装置形式と、それぞれが適した用途について解説します。

テーブル式：大物・重量物向けの汎用装置

テーブル式は、直径1,000～3,000mm程度のターンテーブル上にワークを載せ、テーブルを回転させながら上部や側部から投射材を当てる方式です。大型の構造品、産業機械のベース、建設機械の部品など、重量があり吊り下げにくい製品の加工に適しています。また、複数の部品をテーブル上に並べて処理できるため、一定数量を繰り返し加工する量産品にも向いています。

一方、ターンテーブル上でワークを回転させる構造上、建築鉄骨のような長尺品の加工には適していません。また、入り組んだ形状や凹部を持つ製品では投射材が届かない死角が生じやすく、加工時間を延ばしても死角部分を処理することはできません。そのため、ワークの大きさだけでなく、形状や投射方向を十分に確認したうえで装置を選定する必要があります。

なお、加工時間によって主に調整できるのは、さびやスケールなどの除去度合いです。表面粗さは加工時間だけでなく、投射材の材質・粒径・硬度、投射速度などによって決まります。

ドラム式（タンブラー型）：小型部品の大量一括処理

ドラム式は、円筒形のドラムが回転し、内部に投射材とワークを混在させて加工する方式です。小型部品を大量に一括処理する場合に高い効率を発揮します。ネジやボルト、小型の鋳造品など、個数が多い場合はこの方式が経済的です。ただし、部品同士の衝突や投射材による打痕が発生しやすいため、表面品質に対して高い要求がある場合には注意が必要です。

ハンガー式：複雑形状・薄物への精密加工

ハンガー式は、ワークを吊り下げ状態で固定し、上部から投射材を噴射する方式です。複雑な溶接構造や、薄板・薄肉部材を扱う場合に最適です。ワークが固定されるため、投射の角度や距離を精密に管理でき、形状に応じた部分的な加工も容易です。特に打痕を嫌う精密部品や、一点ごとに形状が異なる大型製品に対しては、この方式が活躍します。

ローラーコンベア式：長尺物の連続自動処理（当社対応可能◎）

ローラーコンベア式は、ワークをコンベア上に乗せて自動で搬送させながら加工する方式です。パイプ、長尺の鋼材、レール状の製品など、一方向に長い製品の処理に適しています。生産ラインへの組み込みが容易で、タクトタイムを厳密に管理できるため、大量生産環境での自動化に向いています。

モノレール式：大量生産ラインへの高度な統合（当社対応可能◎）

モノレール式は、ワークを吊り下げた状態で、天井クレーンを使って大型の処理室内へ搬入する方式です。処理室内では、ワークを3軸方向に自動移動させながら回転させ、さまざまな方向から投射材を当てることで、可能な限り死角を減らして加工します。

ブラスト加工.comでは、対角寸法3,500mm、重量1,000kg以下の製品を、モノレール式全自動ショットブラスト機で加工できます。複雑な形状や溶接部など、自動加工だけでは投射材が届きにくい部分については、ブラスターによる手打ち加工で丁寧に仕上げます。

全自動ショットブラスト機と手打ちエアブラスト設備の両方を備える会社は多くありません。ブラスト加工のプロとして、それぞれの設備の特長を活かし、弱点を補い合うことで、複雑な形状の製品に対しても高い加工品質を提供しています。

導入前に知っておくべきメリットとデメリット

ショットブラスト加工は極めて有効な表面処理ですが、導入や発注にあたっては、メリットだけでなくデメリットも正確に理解しておくことが不可欠です。過度な期待と現実のギャップが、後々のトラブルを招くケースは少なくありません。

ショットブラスト加工のメリット

最大のメリットは、高速かつ大量の製品を処理できるという生産性の優位性です。手作業での研磨やサビ取りと比較すれば、処理時間は数分の一に短縮され、労力も大幅に削減できます。さらに、スチールショットなどの投射材は何度も再利用できるため、ランニングコストも比較的抑えられます。加えて、前述した「アンカー効果」による塗装密着性の向上と、加工硬化による耐久性向上も、製品の長期的な価値を高める重要な利点です。

見落としやすいデメリットと制約条件

一方、デメリットとしてまず挙げられるのが、装置の大型化による初期投資と、設置スペースの確保です。自社工場での導入を検討する場合、建屋の耐荷重やスペースが制約となることも多いのです。

次に、投射力の管理難易度が高いという点があります。投射材の量、インペラの回転数、処理時間の調整により、仕上がりが大きく変わります。これを正確に制御しないと、過度な加工による製品の歪みや変形が発生します。特に薄板や精密な形状を扱う場合は、この課題が顕在化しやすいのです。

また、投射材の選定を誤れば、金属球の打痕が製品表面に残ったり、あるいは必要な粗さが得られないといった品質問題が生じます。加えて、加工プロセスで脱脂が不十分な場合、後工程の塗膜剥離につながる長期的なリスクが潜在することも忘れてはいけません。

対策と現実的な選択肢

こうしたリスクを回避するには、投射材の種類や粒径、投射量、投射速度、処理時間などの加工条件を厳密に管理し、定期的な品質検査を実施することが重要です。また、自社で設備を導入するのではなく、専門の受託加工業者に委託するという選択肢もあります。

ブラスト加工.comでは、これらの課題に対して、大型自動処理機による効率的な加工に加え、ブラストロボットによる再現性の高い加工にも対応しています。加工条件やロボットの動作を数値化・標準化することで、作業者の経験や感覚だけに頼らず、製品ごとの品質のばらつきを抑えた安定加工が可能です。

さらに、自動機やロボットでは投射材が届きにくい複雑な溶接部や形状の変化には、ブラスターによる手動仕上げを組み合わせています。投射材の選定から脱脂、加工、最終品質検査まで、一連のプロセスを専門知識に基づいて管理することで、導入にともなう技術的リスクを最小限に抑えます。製品特性に応じた最適な加工方法を選択し、自動化による再現性と人による柔軟性を組み合わせることで、メリットを最大化しつつ、デメリットを最小限に抑えた加工を実現しています。

失敗しないショットブラスト装置の選定ポイント

ショットブラスト装置の選定は、自社で導入する場合にせよ、外注先を選ぶ場合にせよ、極めて重要な判断です。価格やスペック表だけを見ていては、後々の品質問題や予期しないコストが発生する可能性があります。失敗を避けるために、技術者が確認すべき具体的なポイントを整理しました。

ワークの材質・形状・サイズとの適合性

要求される表面粗さと処理時間の現実的な算出

次に、自社が要求する表面粗さ（RzやRa値）と、それを実現するための処理時間を正確に見積もることが肝要です。投射材の種類、インペラの回転数、処理時間の調整により、仕上がりは大きく変わります。過去の施工実績データを参考にしながら、目標とする粗さレベルを達成するための条件を明確にしておくべきです。

メンテナンス性と部品供給体制の確認

装置の長期運用においては、メンテナンスの容易さが極めて重要です。インペラやライナー、ブレードといった消耗部品の交換頻度や、部品供給の安定性を事前に確認することは、ランニングコストの予測につながります。特に大型装置の場合、メンテナンス停止による生産ロス日数も視野に入れる必要があります。

防錆管理士の存在と品質管理体制

加工から塗装までの一貫体制の有無

理想的には、ショットブラスト加工から塗装まで、一貫して対応できる体制を整えた企業を選ぶことが重要です。各工程の品質責任が明確になるだけでなく、気温・湿度・鋼材表面温度・露点温度などの環境条件を一貫して管理できるため、最終的な防食性能の向上につながります。

ブラスト加工.comでは、大型自動処理機による高速処理、再現性の高いロボットブラスト、熟練作業者による精密な手動仕上げを組み合わせた加工体制を構築しています。さらに、ジンクリッチ塗料を下塗りに用いた重防食塗装まで、一貫して対応可能です。

防錆管理士による厳格な工程管理のもと、素材の特性や塗装仕様に応じた最適な加工条件を提案し、ショットブラストから塗装までを適切に管理することで、製品の長期的な防食性能の確保につなげています。

製造現場における自動化・省人化の最新トレンド

ショットブラスト加工の現場は、今、大きな転換期を迎えています。人手不足への対応と品質安定化の両立を求める製造業の現実が、新しい技術導入を急速に推し進めているのです。

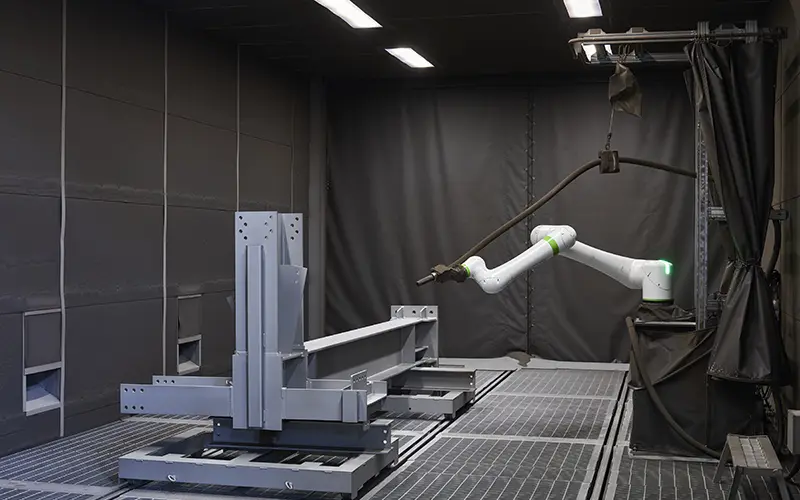

協働ロボットによる自動ブラスト作業の実現

過酷な粉塵環境から労働者を解放し、より安全な現場環境を実現することは、単なる効率化ではなく、労働環境の質的な改善をもたらします。ロボットが前線で作業を続ける傍ら、人間はモニター監視や最終チェックといった、より高度な判断が必要な業務に専念できるようになるのです。

AIによる品質管理の進化

協働ロボットの効果をさらに高める技術として、AI（人工知能）による自動制御が注目されています。熟練職人が長年の経験で培った「ノズル角度の微調整」や「処理時間の判断」といった暗黙知を、AIがデータとして学習・蓄積し、将来的に再現できる可能性が高まりつつあります。

カメラセンサとAIを組み合わせることで、ブラスト中の表面状態をリアルタイムで解析し、除錆度Sa2.5に達した段階で処理を終了するといった、無駄のない加工の実現も期待されています。こうした技術が普及することで、研削材の消費量の最適化や、品質ばらつきの削減につながると考えられています。

多品種対応に向けた自動化技術の展望

従来の産業用ロボットは、一つひとつのワーク形状に対して「ティーチング（教示）」と呼ばれる事前プログラミングが必要でした。今後は3DスキャナとAIを組み合わせることで、初めて見る製品でもその形状を認識し、最適なブラスト経路を自動生成できる「ティーチレス自動化」の実用化が進むと予想されています。大型構造物のように一つひとつ形状が異なる製品を扱う現場では、こうした技術革新が加工品質と生産性の向上に大きく貢献するでしょう。

技術継承と労働環境の両立

これらの技術進化は、単なる「人員削減」ではなく、「技術継承」と「労働環境改善」の両立を実現するものです。熟練職人の知見をAIが継承し、次世代の労働者が安全かつ効率的に業務に当たれる環境を構築することが、今後の製造業の競争力を左右するのです。

ブラスト加工.comでは、こうした最新トレンドへの対応を視野に入れながら、現在も大型自動処理機と手動仕上げの高度な組み合わせで対応しています。将来的には、協働ロボットとAI制御を段階的に導入することで、超大型製品の加工における品質と生産性の次段階を目指しています。
