ショットブラスト機の種類と選び方は？仕組みや自動化のメリットを解説

製造現場の効率化を進める中で、「表面処理工程に時間がかかりすぎている」「手作業による品質ばらつきが課題」「人手不足で作業が追いつかない」といった課題に直面していませんか？こうした悩みは、多くの製造業が共通して抱える経営課題です。実は、これらの課題を一気に解決する手段が、ショットブラスト機の適切な導入と活用にあります。

ショットブラスト機は、遠心力で投射材を高速投射し、金属表面の錆取りや塗装下地処理を短時間で完了させる装置です。ワークの形状や生産量に応じた最適な機種選定、そして自動化による省人化戦略を組み合わせることで、生産効率を劇的に向上させるとともに、最終製品の品質を大幅に改善することが可能です。しかし、単なる「スペック表の数字」だけで選定してしまうと、期待していた効果が得られないばかりか、法令遵守やメンテナンスの負担に悩まされることになります。

ショットブラスト機とは？仕組みと投射原理の基礎知識

ショットブラスト機とは、金属などの表面に投射材と呼ばれる小さな粒を高速で衝突させ、表面の清浄化や強化を行う装置です。その核心となる仕組みは、モーターで高速回転する羽根車（インペラ）を用いた「遠心力による投射」にあります。

ショットブラスト機の投射原理

実務上のメリット

実務上の本質的なメリットは、第一に「量産性」です。一度に大量の投射材を広範囲に叩きつけられるため、短時間で多くのワークを処理できます。手作業では数日要する大量の部品のバリ取りやスケール除去も、ショットブラスト機なら数時間で完了する。この時間短縮が、納期に追われる製造現場にもたらす経営的なメリットは計り知れません。

また、機械的にインペラの回転数や投射量を制御できるため、作業者の熟練度に関わらず「品質の均一性」を保つことが可能です。属人化による品質ばらつきが消える点は、多品種生産を強いられる現場ほど大きな課題解決となります。さらに、同じ動力を投入した場合、エアー式に比べて投射できる研磨材の量が圧倒的に多いため、エネルギー効率が非常に高いことも製造現場で選ばれる理由です。

装置の基本構成

装置の基本構成は、投射材を放つ「投射装置（インペラユニット）」、投射された材を回収・選別して再利用する「循環システム」、そして発生する微細な粉塵を取り除く「集塵機」の3つで成り立っています。このサイクルが確立されているため、ショットブラスト機は「効率的で無駄のない量産設備」として、自動車部品から建築資材まで幅広い製造現場で不可欠な存在となっているのです。

塗装前処理への応用

例えば、鋼材の塗装前処理でも、このショットブラスト機の威力は最大限に発揮されます。錆やスケール、古い塗膜を一気に除去し、塗料がしっかり食いつく下地を作ることが可能です。特に重防食が求められる製品では、この下準備の質が最終的な塗膜の寿命を大きく左右します。

ショットブラスト機とエアーブラスト機の決定的な違い

ショットブラスト機（遠心力式）とエアーブラスト機（空気圧式）は、どちらも「投射材をぶつけて表面を加工する」という原理は同じですが、その「エネルギー源」と「得意分野」は全く異なります。この違いを理解することは、適切な設備選定や外注先の判断において極めて重要です。

ショットブラスト機の特徴と用途

エアーブラスト機の特徴と用途

投射材の選択肢の違い

投射材（メディア）の選択肢にも決定的な違いがあります。

実務上の選択基準と当社のご提案

結論として、現場での使い分けは明快です。「単純形状・大量処理・短時間・低コスト」ならショットブラスト機。「複雑形状・精密加工・細部対応・特殊メディア対応」ならエアーブラスト機という選択が、実務上の鉄則となります。

当社では、この判断軸を明確にしたうえで、お客様のワークの形状や材質、処理目的に応じた最適な加工方法をご提案しています。超大型品や複雑な構造物については、ショットブラスト機では対応困難なケースも多いため、サイズ制限のない大型ブラストルームでのエアーブラスト対応をお勧めすることもあります。スペック表だけでなく、実務経験に基づいた柔軟な相談が可能です。

加工目的別に見るショットブラスト機の4つの主要な役割

ショットブラスト機が担う役割は、単に「表面を叩く」ことだけではありません。その加工目的は大きく4つに分類され、特に後工程の品質を左右する非常に重要な役割を果たしています。

はがす・とる

第一の役割は「はがす・とる」です。金属表面に付着した錆、酸化スケール（黒皮）、あるいは古い塗膜などを徹底的に除去します。防錆管理の視点から言えば、目に見えない微細な錆を根こそぎ取り除くことが、将来的な腐食を根本から防ぐための大前提となります。単なる見た目の美化ではなく、製品の寿命と信頼性を大きく左右する極めて重要な工程なのです。

あらす

第二の役割は「あらす」です。表面を微細に荒らすことで、表面積を増大させる「アンカー効果」を生み出します。これにより、塗装や接着剤の「食いつき」が飛躍的に向上します。特に過酷な環境下で使用される重防食塗装などでは、このアンカー効果が不十分だと、どれほど高級な塗料を使っても早期の剥離を招いてしまいます。

バリ取り

第三の役割は「バリ取り」です。鋳造やダイカスト工程で発生した不要な突起を、投射材の衝突エネルギーで効率よく除去します。大量の小物を一括で処理できるため、手作業に比べて圧倒的なコストダウンと品質の安定化に寄与します。

ショットピーニング

第四の役割は「たたく（ショットピーニング）」です。金属表面に圧縮残留応力を与えることで、金属の疲労強度を高め、部品の寿命を延ばします。ギアやバネなどの高負荷がかかる部品には欠かせない工程です。自動車エンジンやビアリング、医療機器などの精密部品に対して、その信頼性を大幅に向上させる機能を果たしています。

製造現場において最も強調されるのは、「はがす・とる・あらす」の3つが連動することで、塗料の性能を最大限に引き出す「究極の下地」が完成するという点です。

当社では防錆管理士が2名在籍し、ブラスト加工から一般塗装、重防食塗装まで一貫して対応しています。「はがす・とる」で完全な清浄度を確保し、「あらす」で理想的なアンカー効果を生み出す。この二つの役割を完璧に実行することで、後工程の塗装品質が決定づけられることを熟知しているからです。単なる設備による一括処理ではなく、品質管理の視点に基づいた「下地作り」として、お客様の製品の防食性能と寿命を最大化するお手伝いをさせていただいています。

ワーク形状で決まる！ショットブラスト機の代表的な種類7選

ショットブラスト機は、処理したいワークの形状や生産量に合わせて、多様な搬送方式が存在します。ここでは代表的な7つの機械タイプを紹介し、各々の用途と特性を解説します。

ドラム・タンブリング式

樽状の容器内でワークを撹拌しながら投射します。ボルトやナット、小さな部品など、小物の大量一括処理に最も適しています。ドラム内で重力と投射材の衝突が同時に作用するため、あらゆる角度から均等に加工できる点が強みです。ただし、精密な部品や傷つきやすい製品には、打痕が生じる可能性があるため注意が必要です。

テーブル式

回転する大きなテーブルの上にワークを置いて投射します。比較的平らな製品や、多品種小量のワークを並べて処理するのに便利です。ワークの配置を自由に調整でき、処理時間も制御しやすいため、品質管理の観点からも安定した仕上がりが期待できます。

エプロン式

ゴム製のベルトが循環する中でワークを転がしながら処理します。ドラム式に比べてワークへの衝撃が少なく、打痕を防ぎたい部品に向いています。表面処理の品質を損なわないようにしながら、効率的に大量処理できる中庸的な選択肢として評価されています。

ハンガー・モノレール式

ワークを吊り下げた状態で装置内を通過させます。複雑な形状や、地面に置くと傷がつく繊細な製品、中から大型品の処理に多用されます。特に溶接部が多い構造物やパイプ類など、複雑な幾何学形状を隅なく処理する能力に優れています。

ローラーコンベア式

平らな鋼板や長いH鋼などをローラーで送りながら連続的に処理します。建築資材などの長尺物の量産に適しており、自動化された生産ラインとの組み合わせで極めて高い生産性を実現できます。

パイプ内外面用

円筒状のワークに特化し、パイプの外側や内側を効率よくブラストするための専用機構を備えています。自動車の部品管やボイラーチューブなど、円筒形状の需要が高い産業では欠かせない機械タイプです。

ロボット連動型

多関節ロボットがワークを掴む、あるいはノズルを動かす形式です。高度な自動化と、複雑な部位への精密な投射を両立させ、AI制御による最適な加工ルートの自動算出も可能です。人間による過酷な作業から解放され、24時間稼働による生産性の最大化が実現されます。 ここで実務上の重要な補足があります。これらのショットブラスト機には必ず「加工対応サイズ」の限界が存在します。例えば、全長15メートルを超えるような超大型製品や、10トンを超えるような重量物の場合、物理的に装置内に入らない、あるいは装置を破壊してしまう恐れがあります。

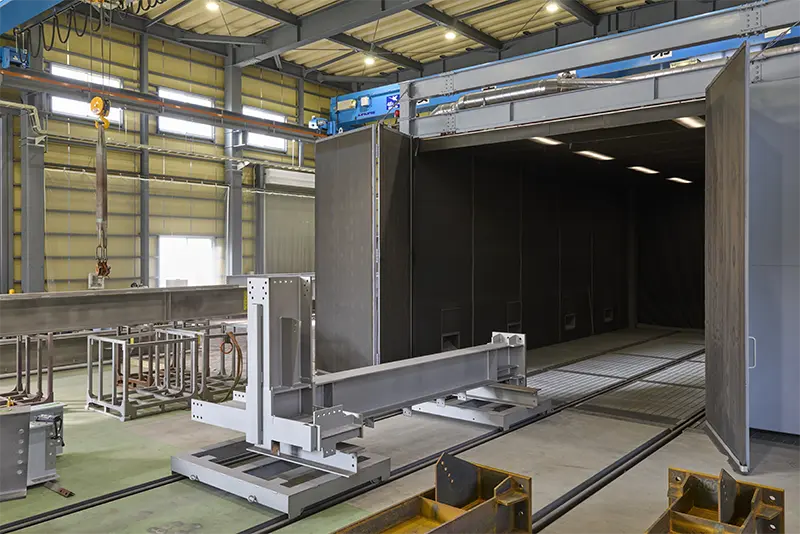

そうした「装置の枠を超えた超大型品」については、ショットブラスト機という形式にこだわらず、広大な「ブラストルーム」において人がノズルで操作する「エアーブラスト」を選択するのがプロの判断です。サイズ制限のないブースでのエアーブラストは、巨大な構造物の隅々まで目視で確認しながら処理できるため、超大型品の重防食塗装の下地作りにおいては、ショット機以上の信頼性を発揮します。

ショットブラスト機導入のメリットと最新の自動化・省人化トレンド

生産効率向上とコストダウンの実現

ショットブラスト機を導入する最大のメリットは、生産効率の劇的な向上と、それに伴うコストダウンです。手作業や他の表面処理工法に比べ、圧倒的なスピードで「面」の処理ができることは、短納期が求められる現代の製造業において強力な競争力となります。大型鋼構造物から精密な鋳物部品まで、幅広いワークを効率よく処理できる汎用性の高さも、製造現場で広く選ばれる理由です。

深刻な人手不足と労働環境の課題

しかし、21世紀の製造業が直面する最大の課題は「人手不足」です。

ブラスト工程は従来、粉塵、騒音、振動が激しく、防護服を着用して過酷な環境で耐える「3K（きつい・汚い・危険）」作業の代表格でした。この環境から若手作業者が次々と離職し、業界全体で深刻な人手不足が続いています。

ロボットブラストによる自動化・省人化の実現

現在、この業界で最も注目されているトレンドが「ロボットブラスト」による自動化・省人化です。多関節ロボットがこの過酷な作業を代行することで、人間を危険で不快な環境から解放し、労働環境を劇的に改善することが可能になりました。

ロボットブラスト導入のメリットは、労働環境の改善だけに留まりません。人間のような疲労や集中力の欠如がないため、24時間体制での連続稼働が実現され、生産性は最大化されます。また、熟練工の「ノズルの動き」をプログラムとして再現できるため、人手不足に悩まされることなく、常に一定の高品質な仕上がりを維持できる点も大きな競争優位性となります。

属人化による品質のばらつきは、後工程の塗装やメッキ工程に直結する品質問題です。ロボットによる精密で再現性の高い加工は、最終製品の品質安定化に極めて有効です。

AI・センサー技術による最新システムの進化

最新のロボットブラスト・システムでは、AI やセンサー技術の導入によってさらなる進化が加速しています。ワークの形状を自動認識し、最適な投射ルートを算出するシステムも登場しており、多品種小量生産の現場においても、自動化の恩恵を受けやすくなっています。

環境対応技術の標準化

装置本体の技術進化も著しく、最新機種では「ショット漏れゼロ」を目指したシール技術が向上し、工場の環境汚染を最小化しています。また、騒音値が80デシベル程度に低減された低騒音設計も標準化されつつあり、工場全体の作業環境改善に大きく貢献しています。

総合的な投資効果の見込み

こうした自動化と環境対応を両立させることが、これからのショットブラスト機導入のスタンダードになると言えます。初期投資は決して安くありませんが、長期的な観点から人件費削減、品質向上、環境改善を総合的に評価すれば、投資効果は十分に見込めるのです。

失敗しないショットブラスト機の選定における3つの重要ポイント

ショットブラスト機の導入で「失敗した」という声を聞く際、その多くはスペックの表面的な数値だけを見て判断したことに起因します。実務において失敗を防ぐための選定ポイントは、以下の3点に集約されます。

有効投射範囲のゆとりを確認する

第一に、「有効投射範囲のゆとり」を確認することです。

カタログに記載されている「加工対応サイズ」は、あくまで物理的に入る最大寸法であることが多いものです。しかし、実際に高品質なブラスト加工を行うには、投射材が隅々まで回り込むための空間的なゆとりが必要です。ぎりぎりのサイズで選定してしまうと、影になる部分にムラができたり、ワークが装置内壁を叩いて破損させたりする原因になります。

インペラの配置や個数も同時に確認すべきです。ワークの形状に対してインペラが適切な角度・位置から全ての面をカバーできる設計になっているかは、単なるサイズ比較では見えません。死角が多い配置では、二度手間（やり直し）が頻繁に発生し、結果として期待していた生産効率が実現できないというケースが少なくありません。

耐荷重と積載制限を見極める

第二に、「耐荷重と積載制限」を見極めることです。

寸法的には余裕があっても、ワークの重量が積載制限を超えていれば、搬送機構の早期故障を招きます。ドラムやテーブル、コンベアなど搬送方式ごとに異なる耐荷重の仕様を、必ず製品仕様表で確認してください。重量物を扱うことが多い現場では、余裕を持った耐荷重設計の機械を選ぶことが、長期的なランニングコスト削減につながります。

自社保有か外注かの判断軸を持つ

第三に、「自社保有か外注か」の判断軸を持つことです。

ここが最も見落とされやすいポイントですが、非常に重要な決断ポイントです。たまにしか発生しない超大型品や、非常に特殊な材質のワークのために専用機を導入するのは、設備投資の回収リスクが高すぎます。

例えば、全長15メートルを超えるような巨大な鋼構造物や、10トンを超える重量物は、無理に装置を探すよりも、サイズ制限のない大型ブラストルームを完備した専門業者にエアーブラストでの対応を依頼する方が、品質・コスト・納期の全ての面で賢明な判断となることが多いのです。自社設備の能力を正確に把握し、その限界を超えるワークについては柔軟に外注を活用する戦略が、経営的には最適です。

長寿命化と安全を実現するメンテナンス・粉塵爆発対策

ショットブラスト機は、その性質上「自らを削りながら動く機械」です。そのため、他の工作機械以上に日々のメンテナンスが装置の寿命と安全を左右します。

日常的な音と匂いのチェックが予防保全の第一歩

現場で最も重要視すべきは、人間の五感を使った「音」と「匂い」のチェックです。毎日始動時や稼働中に、「いつもと違う金属音」や「異常な振動」、あるいは「焦げ臭い匂い」がないかを確認します。例えば、インペラの羽根車や内部を守る防護板（ライナー）が摩耗してくると、独特の異音が発生します。

この初期予兆を見逃さないことが極めて重要です。

異音を無視して稼働を続けると、投射材が装置本体のケーシングを直接削り取り、修復不能なダメージを与えてしまいます。修理費用は甚大であり、ライン停止による機会損失も計り知れません。毎日わずかな時間で行える「音の確認」という予防保全が、結果として最も経済的な投資となるのです。

また、駆動系の「滑り」や「緩み」も音で察知できます。ベルトの滑りによるキュルキュルという異音を放置すれば、投射材の供給が不安定になり、加工品質にムラが生じるだけでなく、最悪の場合はワークが装置内で詰まって大事故につながります。

粉塵爆発と火災対策の実装

安全面で決して忘れてはならないのが「粉塵爆発」と「火災」の対策です。

ブラストで発生する微細な金属粉は非常に燃えやすく、静電気や摩擦熱が火種となるリスクがあります。ショットブラスト機の周辺には常に爆発性を持つ環境が形成されているという危機感を、現場全体で共有することが不可欠です。

これを防ぐためには、集塵機の性能を常に維持することが最優先事項です。フィルターの定期的な清掃はもちろん、集塵ダクト内に粉塵が堆積しないよう、吸い込み能力（風速）をチェックし続ける必要があります。実務上は、あえてオーバースペックの集塵機を導入することで、経年劣化時にも安全マージンが保たれるという戦略が有効です。

法定の作業環境測定も、単なる「義務」ではなく「装置の健康診断」として活用すべきです。半年に1回の定期測定により、粉塵濃度の推移を数値で把握することで、集塵能力の低下を早期に察知できます。

予防保全の実践が安全で長寿命な運用を実現

「調子が悪くなってから直す」のではなく、「異変を察知して未然に防ぐ」という予防保全の徹底こそが、ショットブラスト機を安全に、そして20年、30年と長く使い続けるための唯一の道です。

導入前に確認すべき法的届出と活用できる税制優遇措置

ショットブラスト機を導入・運用する際には、法令遵守（コンプライアンス）が厳格に求められます。これを知らずに運用を開始すると、法的な罰則だけでなく、従業員の健康被害や近隣トラブルを招く恐れがあります。

労働基準監督署への届出

また、稼働後は「粉塵障害防止規則」に基づき、6ヶ月に1回の定期的な作業環境測定を実施し、その結果を記録・保存する義務があります。この測定は単なる「手続き」ではなく、従業員の健康を守るための重要なバロメーターです。

オーバースペックの集塵機選択の重要性

実務上のアドバイスとして強調したいのは、「あえてオーバースペックの集塵機を選ぶ」ことの重要性です。

法的な最低基準ギリギリの能力では、フィルターの目詰まりや経年劣化ですぐに吸引力が落ち、作業環境が悪化します。余裕を持ったスペックの集塵機を導入することは、火災リスクの低減、清掃頻度の減少、そして従業員の健康維持という大きなリターンをもたらします。このような「攻めのコンプライアンス」こそが、長期的には最もコストパフォーマンスの高い経営判断となるのです。

導入成功のための総合的なアプローチ

「正しく届け出、正しく守り、賢く優遇を受ける」。これがショットブラスト機導入を成功させるビジネス上のポイントです。当社では、法令対応や税制優遇についての情報提供も含め、トータルサポートさせていただきますので、導入をご検討の際はお気軽にご相談ください。

まとめ：最適なショットブラスト機で生産効率の最大化を

ショットブラスト機は、製造現場の生産性を劇的に変える力を持った装置です。しかし、その力を十分に引き出すためには、単なる「機械の導入」以上の視点が必要となります。

コンプライアンスと正しい使用が最優先

今回の記事を通じてお伝えしてきた通り、最も大切なのは「コンプライアンスの遵守」と「正しく使用すること」です。粉塵対策や法定点検を疎かにせず、日々の音や匂いの変化に気を配る。この当たり前の管理こそが、突発的なトラブルを防ぎ、結果として最も低いランニングコストで運用し続けるコツと言えます。

外注活用による効率化と品質向上

また、自社で設備を保有することだけが正解ではありません。

ショットブラスト機は、導入後の環境維持やメンテナンスの負担が非常に大きい設備です。特に、年に数回しか扱わない特殊なワークや、自社の装置サイズを超える超大型品などは、無理に自社で対応しようとせず、プロの受託加工業者に「外注」するという選択肢を常に持っておくべきです。

「餅は餅屋」という言葉通り、熟練のノウハウと多様な設備を持つパートナーを活用することは、リスクを抑えつつ最高の品質を得るための非常に合理的な戦略です。

パートナー選びの判断基準

これからショットブラスト機の導入やリプレイス、あるいは加工の依頼を検討されている方は、スペックの数字だけでなく、「後工程の品質（塗装の密着性など）まで責任を持てるか」「法令遵守と安全マージンが確保されているか」という基準で判断してください。

当社では、ブラスト加工から塗装まで一貫した品質管理体制を整備しており、防錆管理士による専門的なコンサルティングも提供しています。超大型品（全長15m・重量10t級）のような「装置の枠を超えたワーク」については、サイズ制限のない大型ブラストルームでのエアーブラスト対応も可能です。

単なる設備導入の相談に留まらず、「どうすれば最終製品の品質と寿命を最大化できるか」という視点で、お客様の課題解決をお手伝いさせていただきます。

正しい知識と信頼できるパートナー選びによって、貴社のモノづくりの基盤となる表面処理工程が、より強固で効率的なものになることを願っています。ご不明な点やご相談があれば、いつでもお気軽にお問い合わせください。
