グリッドブラストとは？特徴やショットブラストとの違い、メリットを徹底解説
金属表面の除錆や塗装前の下地処理について、「どの工法を選べば最も効果的なのか」と迷ったことはありませんか？ショットブラストやサンドブラストなど、複数の選択肢がある中で、自社製品に本当に適した工法を判断するのは簡単ではありません。特に、大型鋼構造物や複雑な形状の部品となると、工法の違いが最終的な品質と耐久性に直結するため、正確な知識が不可欠です。
グリッドブラスト加工は、鋭角な多角形状の粒（グリット）を圧縮空気で高速投射する表面処理技術です。その最大の特徴は、球体のショットでは実現できない「くさび型」の深い凹凸を金属表面に形成し、塗料の密着性を格段に向上させる点にあります。投射方式の自由度と投射材の再利用性により、大型構造物から精密部品まで幅広い対応が可能であり、同時にランニングコストと環境負荷の削減も実現できるのです。ただし、適切な材質選別と粗さ管理を怠ると、もらい錆や塗膜トラブルが発生するリスクがあるため、工法選定時には慎重な判断が求められます。本記事では、グリッドブラストの基礎知識から他工法との違い、実務的なメリット・デメリット、そして最適な加工選びのポイントまで、実践的な観点から詳しく解説します。
グリッドブラストの基礎知識と加工の仕組み

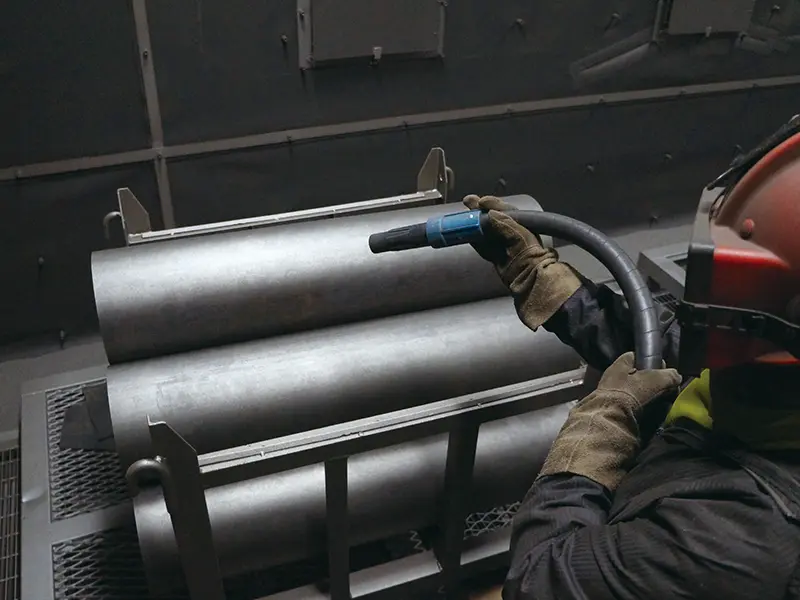

グリッドブラスト加工とは、鋭角な多角形状の粒（グリット）を圧縮空気で高速投射して、金属表面に衝突させる表面処理技術です。投射材が持つ独特の形状により、単なる「叩く」のではなく、表面を「切り裂く」ように荒らすメカニズムが生まれます。この違いが、他のブラスト工法と比較した際の大きな特徴となります。
加工工程と表面処理のメカニズム
グリッドブラスト加工の工程は、比較的シンプルです。圧縮空気をコンプレッサーから供給し、ブラストノズルを通じてグリット粒子を加速させます。その後、投射材が対象物の表面に衝突する際に、鋭い角が金属に深く食い込み、微細な凹凸を形成します。この過程で、サビや黒皮（ミルスケール）、旧塗膜といった不要な層が除去され、露出した金属面が現れるという仕組みで
アンカーパターンと塗装密着性
特に注目すべきは、形成される「アンカーパターン」です。ショットブラストに用いられる球体の投射材は、表面を押しつぶすように凹ませるため、できる凹凸は丸みを帯びた形状になります。一方、グリッドは鋭い角を持つため、表面に「くさび型」の深い凹凸を作り出します。この形状の違いが、その後に施される塗装の密着性に大きな影響を与えます。
平滑な金属面に塗料を塗った場合と、グリッドブラストで荒らされた面に塗料を塗った場合とでは、両者の接触面積が大きく異なります。鋭角な凹凸が無数に形成されることで、表面積は飛躍的に拡大し、塗料が物理的に食い込むスペースが大幅に増えるのです。言い換えれば、塗膜と下地金属の結合力が格段に強化されるということになります。
清浄効果と下地処理の重要性
加工による清浄効果も見逃せません。手工具やサンドブラストでは落としきれないような微細な黒皮や頑固なサビに対して、グリットの切削力により完全な除去が可能になります。この徹底した下地処理こそが、その後の塗装品質を大きく左右するのです。
適切な加工管理の必要性
ただし、強力な加工力を持つグリッドブラストだからこそ、適切な管理が求められます。特に、製品の材質や塗装設計に応じて、表面粗さのレベルを調整する必要があります。粗ければ良いというわけではなく、規定されている塗膜厚との関係性を常に意識した加工管理を行うことが、真のプロフェッショナルな仕事につながります。
当社の対応範囲と技術

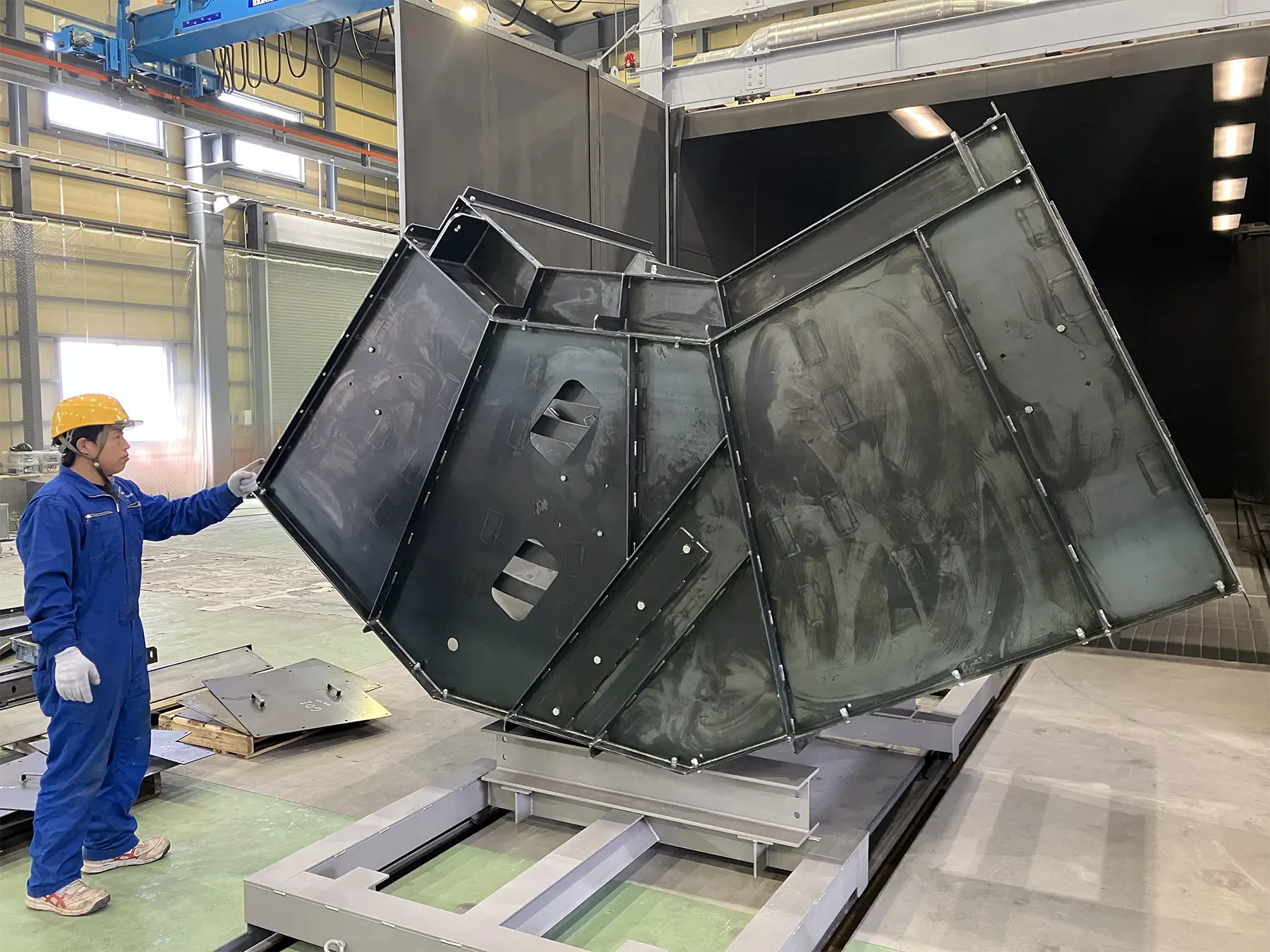

株式会社アイエムショットでは、こうした高度な管理技術を活用し、全長15m・重量10t以下の大型製品から複雑な形状を持つものまで、幅広い製品に対応してまいります。エアブラスト方式を採用することで、マシンに収容できない超大型構造物であっても、高精度な表面処理が実現可能です。
他のブラスト工法（ショット・サンド）との決定的な違い
ブラスト加工は、投射材の種類と投射方式により、大きく分類されます。グリッドブラストの特徴を正確に理解するには、代表的な他の工法との違いを把握することが不可欠です。
投射方式と製品サイズの対応範囲
ショットブラスト加工との最大の違いは、投射方式にあります。ショットブラストは、遠心力を利用してスチールショット（鋼球）を投射する機械式の工法です。回転する羽根盤から粒子を飛ばすため、投射の方向性が限定され、マシンに収容できるサイズの製品が対象になります。一方、グリッドブラストはエアブラスト方式を採用しており、圧縮空気の力で投射材を加速させます。このため、ノズルを自由に動かすことができ、複雑な形状や凹凸のある部分にも対応しやすくなります。
さらに重要な点は、対応できる製品サイズの違いです。ショットマシンは箱状の加工室に製品を入れる必要があるため、大型化には物理的な制限があります。これに対してエアブラスト方式なら、全長15m・重量10t級の超大型構造物であっても、広いブラスト室内で施工することが可能です。橋梁やプラント機器、大型タンクといった産業用の大型部品は、グリッドブラストでなければ対応できないケースが多くあります。
投射材の特性と材質適応性
投射材の性質による違いも見逃せません。グリッドブラストに使用される投射材は、鉄系のグリット（多角形の粒）です。一方、サンドブラスト加工では珪砂などの非金属系投射材を用いるのが特徴です。
材質への適応性において、大きな課題が生じます。鉄製のグリットを使用した場合、微細な鉄粉が付着する可能性があります。特にステンレスやアルミなどの非鉄金属に対して使用すると、その鉄粉が後々錆びる原因となる、いわゆる「もらい錆」が発生するリスクがあるのです。したがって、ステンレスやアルミ製品には、鉄系の投射材を使わないという選択が必要になります。
これに対して、株式会社アイエムショットでは、対応製品の素材に合わせて投射材を柔軟に変更することで、対策しています。鉄鋼製品にはグリッドブラストを採用し、ステンレスやアルミ製品に対しては、アルミナやガラスビーズといった非鉄系の投射材を使用するエアブラストを行います。この精密な使い分けにより、それぞれの素材特性を損なうことなく、最適な下地処理が実現できるのです。
薄板製品への対応
板厚が薄い製品も、特に注意が必要です。強力な研削力を持つグリッドブラストは、その強さゆえに薄い金属に対しては歪みや反りを引き起こす可能性があります。こうした場合には、投射圧力を調整した非鉄系投射材によるエアブラストを選択することで、製品の形状を守りながら必要な清浄化と粗面化を実現できます。
環境配慮とコスト効率
環境配慮とコスト効率の面からも、重要な相違点があります。珪砂を用いるサンドブラスト加工では、投射材が粉砕しやすく、使用後は産業廃棄物として処理する必要があります。粉塵管理も複雑になります。一方、グリッドやアルミナなどの再利用可能な投射材は、磁力や比重により回収・洗浄して繰り返し使用できるため、環境負荷が低く、ランニングコストの抑制にもつながります。
品質管理と国際基準への対応
ISO 8501-1（除錆の度合いを管理する国際基準）への準拠という観点からも、投射材の管理精度が重要です。珪砂のような粉砕性の高い投射材よりも、硬度と形状が安定した再利用型投射材の方が、一貫した品質管理が容易になります。
工法選択のポイント
最適な工法を選ぶには、製品の素材、サイズ、厚さ、そして求められる最終的な仕上げ精度など、複数の要因を総合的に判断する必要があります。ご不明な点やご相談がありましたら、お気軽にお問い合わせください。
グリッドブラストを採用する4つのメリットと注意すべきデメリット
グリッドブラスト加工がブラスト工法の中で広く採用されているのは、実務的なメリットが大きいからです。以下に、その主要な4つのメリットについて詳しく説明します。
強力な研磨・研削力
まず第一に挙げられるのは、強力な研磨・研削力です。グリッドの鋭い角が金属面に深く切り込むため、頑固なサビや厚い旧塗膜、黒皮といった不要な層を迅速に除去できます。手工具による作業では数日を要するような大型部品の除錆が、グリッドブラストなら数時間で完了することも珍しくありません。これにより、工期短縮と作業効率の大幅な向上が実現できるのです。
優れたアンカー効果による塗装密着性の向上
第二のメリットは、優れたアンカー効果による塗装密着性の向上です。グリッドが作り出す鋭角な凹凸は、その後に施される塗膜の物理的な食い込みを最大化します。特に重防食塗装のような厚膜塗料の場合、この強固な付着性が塗膜の長期的な耐久性を大きく左右します。塗料メーカーが想定している防錆性能を、下地処理の段階から確実に実現できるわけです。
経済性と環境への配慮が両立
第三に、経済性と環境への配慮が両立する点があります。グリッドブラストに使用される投射材は、磁力や比重により回収・清掃して繰り返し使用できます。珪砂を用いるサンドブラストでは使い捨てになり廃棄物が増加しますが、グリッドの循環利用はランニングコストを大幅に抑えるとともに、産業廃棄物の削減にも貢献します。
表面硬化による耐久性の向上
第四は、表面硬化による耐久性の向上です。グリッドブラストの投射圧力により、金属表面には微小な加工硬化層が形成されます。これにより、疲労強度や耐食性が若干向上し、特に振動が加わる部品や腐食環境にさらされる構造物では有効です。
採用時に注意すべき点
一方で、採用時に注意すべき点も存在します。最も重要なのは、材質選別です。鉄製のグリットを使用した場合、微細な鉄粉が付着するリスクがあります。ステンレスやアルミ製品に対してグリッドブラストを無造作に適用すると、いわゆる「もらい錆」が発生し、後々の錆びの原因となってしまいます。したがって、製品の素材に応じた投射材の選定が不可欠なのです。
第二の注意点は、板厚が薄い製品への対応です。グリッドの強い研削力は、厚さが3.2mm以下といった薄い金属に対しては、歪みや反りを引き起こす可能性があります。こうした製品には、投射圧力を調整するか、非鉄系投射材を用いるエアブラストへの変更を検討する必要があります。
第三に、表面粗さと塗膜厚のバランス管理が必要です。グリッドブラストで形成されるアンカーパターンが深すぎる場合、指定された塗膜厚ではその凹凸の「山」をカバーしきれず、露出した部分から錆が発生するリスクが生じます。塗装設計と連動した精密な粗さ管理が、プロフェッショナルな施工の大前提となります。株式会社アイエムショットでは表面粗さ数値が塗装指定膜厚数値を超えないように表面粗さ計（ミツトヨサーフテスト）を用い管理しています。
これらのメリットを最大限に引き出しながら、注意点を徹底的に管理した施工を行っています。製品の素材、サイズ、塗装仕様に合わせた最適な投射材と圧力の選定により、品質とコスト効率の両立を実現しています。ご質問やご相談がございましたら、お気軽にお問い合わせください。
グリッドブラストの主な用途と最適な加工選びのポイント
グリッドブラスト加工は、その強力な研削力と優れた密着性向上効果により、様々な産業分野で採用されています。実際の適用例を知ることで、自社製品に最適な工法を選定する際の判断基準が明確になります。
大型鋼構造物への対応
船舶や橋梁といった大型鋼構造物は、グリッドブラストの代表的な適用分野です。これらの製品は長年の使用により、塩分や湿度による腐食が進行し、深く根付いたサビが付着しています。また、構造物の複雑な形状や大きなサイズは、ショットマシンでの対応が困難です。エアブラスト方式を採用したグリッドブラストなら、ノズルを自由に操作することで隅々まで除錆でき、その後の重防食塗装の下地として理想的な状態を作り出せます。
産業プラント機器への活用
産業プラント機器や配管、大型タンクなども、グリッドブラストの主要な用途です。これらの部品は高い防錆性能が求められ、塗装の密着性が直結して耐用年数に影響します。グリッドが形成する深いアンカーパターンは、厚膜塗装の付着を確実にし、長期にわたる防食効果を実現します。
自動車・工業機械部品の下地調整
自動車や工業機械の部品レベルでも、グリッドブラストは活躍します。メッキやニッケルめっき、溶射といった表面処理前の下地調整として、グリッドブラストの清浄化と粗面化効果は不可欠です。特に、耐久性が厳しく要求される自動車部品では、規格に定められた表面粗さを確実に達成することが品質保証の大前提となります。
加工方法選定の重要なポイント
では、自社製品に最適な加工方法を選定する際は、どのような視点で判断すべきでしょうか。
まず確認すべきは、対象製品の素材です。鉄鋼製であればグリッドブラストの採用が標準的ですが、ステンレスやアルミといった非鉄金属の場合は、もらい錆を防ぐため非鉄系投射材の使用が必須になります。素材の特性を無視した工法選定は、後々のトラブルを招きます。
第二に、製品のサイズと形状を検討する必要があります。複雑な凹凸や狭い隙間が多い場合、エアブラスト方式の柔軟性が生きます。ショットマシンでは対応できないような形状こそが、グリッドブラストを選ぶ理由になり得るのです。
第三は、最終的な仕上げ精度の要求です。塗装仕様が既に決まっている場合、その塗膜厚に適合する表面粗さ（Rz値）が逆算されます。粗すぎても浅すぎてもいけません。この精密な管理こそが、プロフェッショナルなサービス提供の要諦です。
第四に、工期とコストのバランスを考慮します。グリッドブラストは作業効率が高く、投射材を再利用できるため、長期的なコスト削減につながります。一方、現場施工か工場施工かによって、手配の手軽さが異なります。
株式会社アイエムショットの対応体制
株式会社アイエムショットは、全長15m・重量10t以下の超大型製品から、複雑な形状を持つ部品まで、幅広い製品に対応可能な設備と体制を整えています。ブラスト加工から塗装仕上げまで、同一工場内での一貫施工により、品質の連続性と工期短縮を同時に実現します。
ご不明な点やお見積りのご依頼は、お気軽にお問い合わせください。製品の詳細をお聞きした上で、最適な加工方法についてご提案させていただきます。
